防泄漏煤气排水器防泄漏煤气排水器通常用在煤气管道上使用的有直排式煤气排水器（干式煤气排水器）和水封式煤气排水器（湿式煤气排水器、小水封）。水封式煤气排水器又分为卧式煤气排水器和立式煤气排水器。

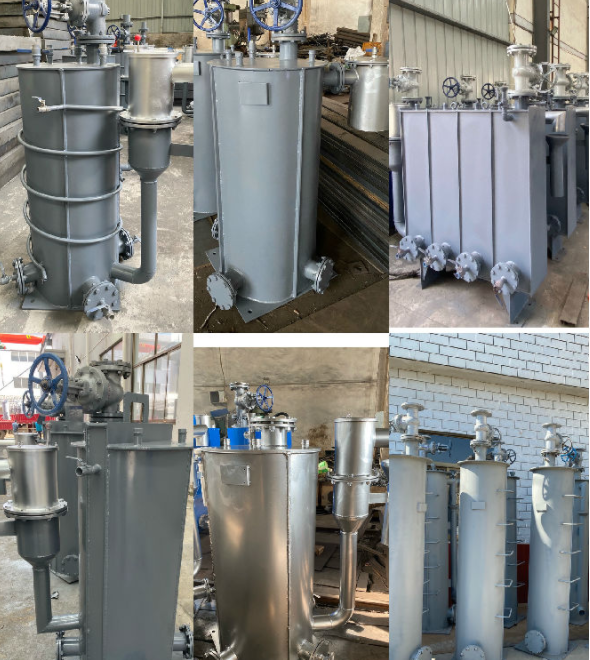

煤气排水器的选择应满足使用性能要求。 1直排式防泄漏煤气排水器 直排式煤气排水器又称为干式煤气排水器，其外形如图1所示。直排式煤气排水器由人工定期进行排水。 使用在煤气压力大于等于0.04MPa的地方。 空间狭小，不能安装水封式煤气排水器的地方。 排水量小于2 L/h 的、有特殊要求的地方。 2 卧式防泄漏煤气排水器 由于卧式水封煤气排水器不耐击穿，因此只用于靠近有调压、放散等稳压设施附近的地方。建议使用在距离调压、放散设施在煤气主管直径20倍以内的地方。 3 立式水封煤气排水器（干式排水器） 优先选用排水口无煤气泄漏的安全型水封煤气排水器。 厂房内、距离厂房和有人工作的建筑物、重要道路和人员频繁活动区域20 m 以内必须使用安全水封煤气排水器。 4 在煤气管道上，不应选用依靠机械接触密封的煤气排水器。 主要参数的选择 直排式煤气排水器储水筒的容积不小于每日可能的更大排水量的2倍；并且不小于40 L。 水封式煤气排水器的击穿压力P P＞ PJ＋ 500 mm水柱 对于重要的煤气排水器P＞ PJ＋ 800 mm水柱 上式中的PJ为煤气主管的计算压力。 煤气排水器与煤气管道之间的连接管 直排式煤气排水器的连接管大小 煤气主管大于1000mm，连接管直径为100mm。 煤气主管大于400mm、小于等于1000mm，连接管直径为80mm。 煤气主管小于等于400mm，联接管直径不小于50mm。 如是焦油含量较高的焦炉煤气，或连接管长度大于4m，连接管直径在上述尺寸基础上可提高一档，以免联接管容易堵塞。 防泄漏煤气排水器的连接管 煤气中焦油含量较少的 煤气主管小于800mm，连接管内径为80mm。 煤气主管大于等于800mm，小于2000mm，连接管内径为100mm。 煤气主管大于等于2000mm，连接管内径为125mm。 煤气中焦油含量较高，如焦炉煤气、焦炉混合煤气管道的前段，或冷凝水量较大的，连接管内径在前面尺寸基础上可提高一档。 对于有大排水量要求的水封煤气排水器，如大水封处的煤气排水器，连接管内径根据放水的需要，选择大于等于140mm。 水封的筒体 一般计算压力在1.2 m水柱以下采用单级水封，大于1.6 m水柱采用复式水封，以减小煤气排水器高度。在1.2～1.6m之间可根据具体情况选用。 单级水封筒体内径不小于连接管内径的4倍。复式水封筒体内径在连接管内径小于等于100mm时，不小于连接管内径的5倍；大于100mm时，不小于连接管内径的4.5倍。 防泄漏煤气排水器的每个室都要有放水管和清渣孔。筒体内部的管子下部与筒体底面的距离不小于200mm。保证有足够存渣的容积。 防泄漏煤气排水器的材质 普碳结构钢煤气排水器的材质不低于Q235。 不锈钢煤气排水器的材质不低于0Cr18Ni9（304）
|
|
