文丘里喷射器原理
产品概述

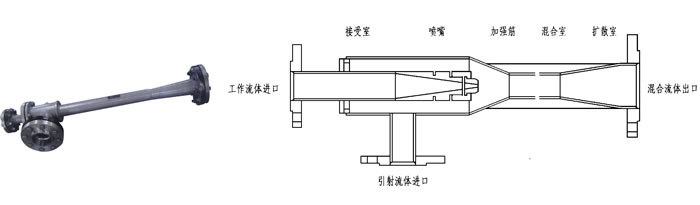

文丘里喷射器的喷嘴出口处由于高速汽流的引射作用形成低压，工作蒸汽与被抽气流在混合室进行混合，并进行能量交换，混合气流在扩压管内得到减速增压。由于用户对真空度要求不同。每台蒸汽喷射真空泵可由单级或数级串接。级数越多，真空度越高（残压越低）。一般吸入压力与级数的关系如下：
为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量，在第一级和第二级喷射器之间设置了中间冷凝器。
为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音冷凝器
中间冷凝器和消音冷凝器可分为直冷式或间冷式。
直冷式冷凝器亦称混合式冷凝器，可分为喷淋式和筛板式。
间冷式冷凝器亦称列管式冷凝器。
产品用途
1 适用于气力输送，废气（尾气）回收（捕集），减压蒸发，加氢裂解，催化重整。
2适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。
3：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。
4 适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。
1.一级文丘里喷射器
说 明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
