汽水混合器结构图是我公司开发研制的新型节能产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被地应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明，该产品使用良好，经过我公司为用户配套供应的大小头、阀门、仪表、水泵、温控器等后，给用户带来方便，同时保障了系统的正常运行。

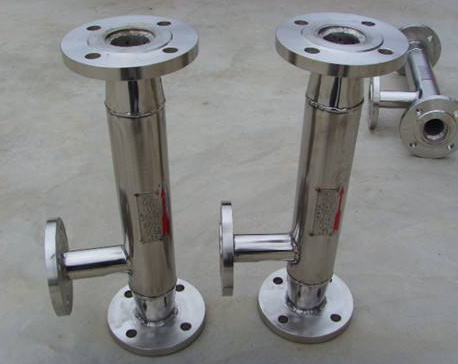

汽水混合器结构图主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中良好混合，以达到加热的目的。调节蒸汽侧阀门（手动调节阀或电动调节阀），就可得到所需温度的热水
汽水混合器的工作特征
对于不同型号规格的混合器，为了加热不同温度的热水，在额定流量D1(th)下，所需蒸汽量D0(th)可由下式计算：

式中: C1—水在t1温度下的比热(KJ/Kg）
